Nº Control IECA1988114321
Lugar geográfico Disloque, El (Mina, Valle del Zabalí (Municipio) , Granada)

Disloque, El (Mina, Valle del Zalabí, Granada)

Mención del título Plano de demarcación de la mina de plomo, titulada "El Disloque" (nº 18854), sita en el paraje nombrado Solana de Pompaire, término de Charches  .  / Ingenieros de Minas, Provincia de Granada; [Marcelo] Usera; Manuel Fernández Castella; José Rivas Mendoza.

Periodo cronológico 1890

Datos matemáticos Escala 1:5000

Descripción física 1 plano  : ms., original, papel, tinta negra y colores  34 x 46 cm; pleg. 34 x 23 cm

Notas generales Plano de Demarcación, pertenencias: 14

Orientación con dos flechas NM y NV señalando al N

Aparecen pertenencias numeradas, mojones, curvas de configuración del relieve y punto de partida

Sitúa la rambla que baja del Cerro de los Yeseros, el barranco de La Solana de Pompaire y la vereda a Gor

Cada una de las visuales de referencia a los distintos puntos fijos viene expresada en rumbos

En el margen inferior figura: expresión de escala, explicación de los signos convencionales aparecidos en el plano, lugar y fecha, firmas con mención de responsabilidad y sello de "Ingenieros de Minas-Provincia de Granada

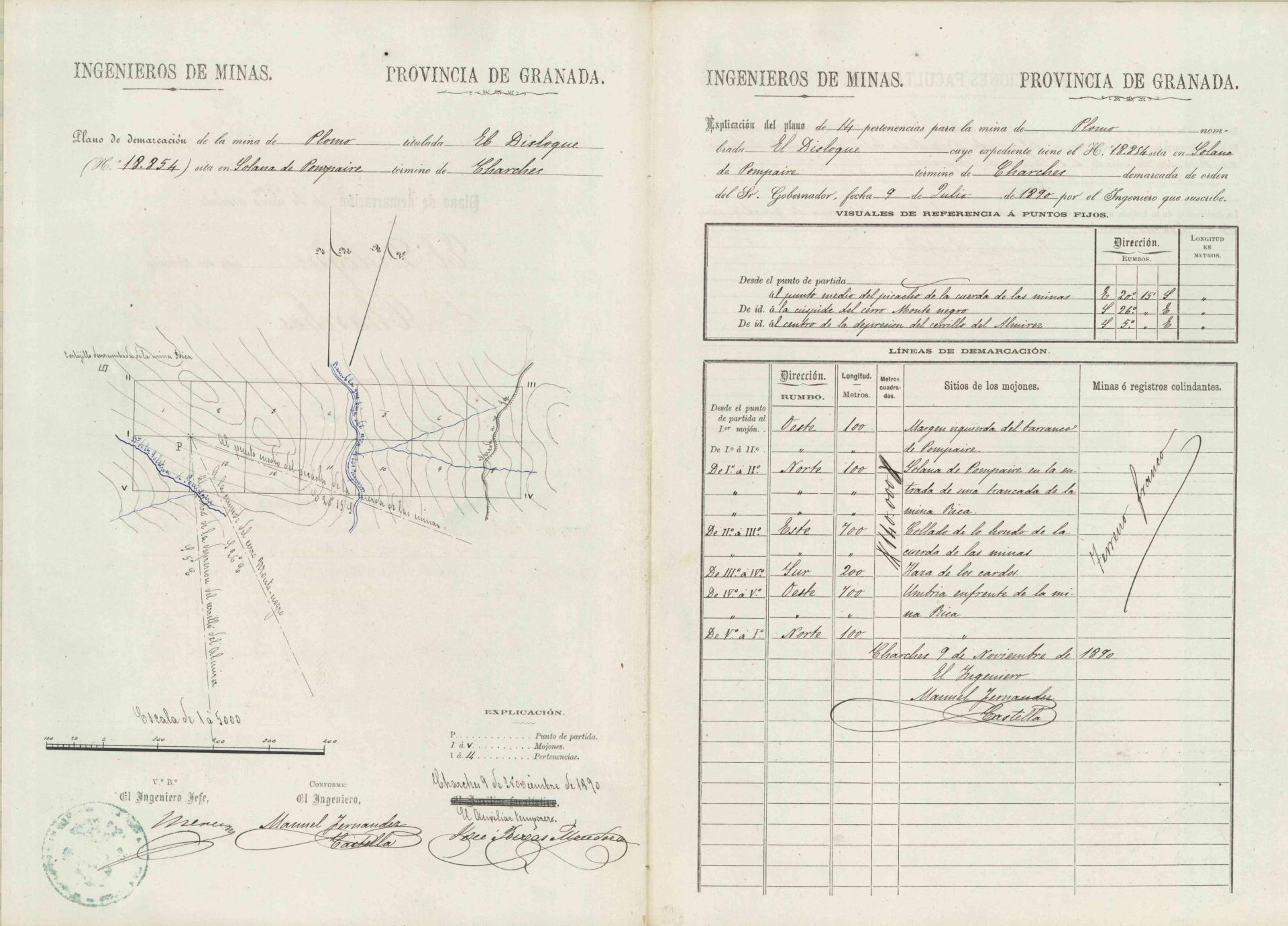

En la mitad derecha de la hoja hay una explicación del plano incluyendo: número de pertenencias, nombre de la mina, situación, fecha de 9 de julio de 1890 en que fue demarcada por orden del Gobernador, cuadros de visuales de referencia a puntos fijos y de líneas de demarcación con los puntos de partida, rumbos, longitud, superficie, situación de mojones y minas o registros colindantes, con fecha y firma del Ingeniero.

En el reverso de la hoja aparece el título y situación, número de expediente y Observaciones Facultativas acerca del limbo y declinación de la brújula y punto de partida, firmado por el Ingeniero

Dibujado sobre formato impreso

La mención de responsabilidad de Auxiliar Facultativo está tachada y cambiada por Auxiliar Temporero

Materia Minería - Concesiones mineras
Autor Fernández Castella, Manuel , Ingeniero , Lo conformó / Usera, Marcelo , Ingeniero Jefe / Rivas Mendoza, José , Auxiliar Facultativo
Archivo o institución depositaria Archivo Histórico Provincial de Granada. Jefatura Provincial de Minas. Planos de Demarcación. nº 1800/2/27
