Nº Control IECA1988049771
Lugar geográfico Guadalimar (Río, Jabalquinto, Jaén)

Guadalimar (Río, Jabalquinto (Municipio) , Jaén)

Mención del título Plano horizontal. Cambio de aprovechamiento de Torrubia  .  / Ingeniero de Caminos José Luis Gómez.

Periodo cronológico 1908

Datos matemáticos Escala 1:2500

Descripción física 1 plano  : ms., original, entelado, col. (marrón, azul, rojo)  76 x 263 cm, pleg. en 31 x 23 cm

Notas generales Expediente 486. Provincia de Jaén. Riegos. Cambio de aprovechamiento de Torrubia. Peticionario El Excmo. Señor Marqués de la Laguna. Ingeniero D. José Luis Gómez Navarro. Año 1908. Ministerio de Obras Públicas. Comisaría de Aguas del Guadalquivir. Ref. E-486. Expediente Sr. Marqués de la Laguna. Clase Riegos finca Torrubia. Corriente Río Guadalimar. T.M. Jabalquinto (Jaén)

Encarpetado

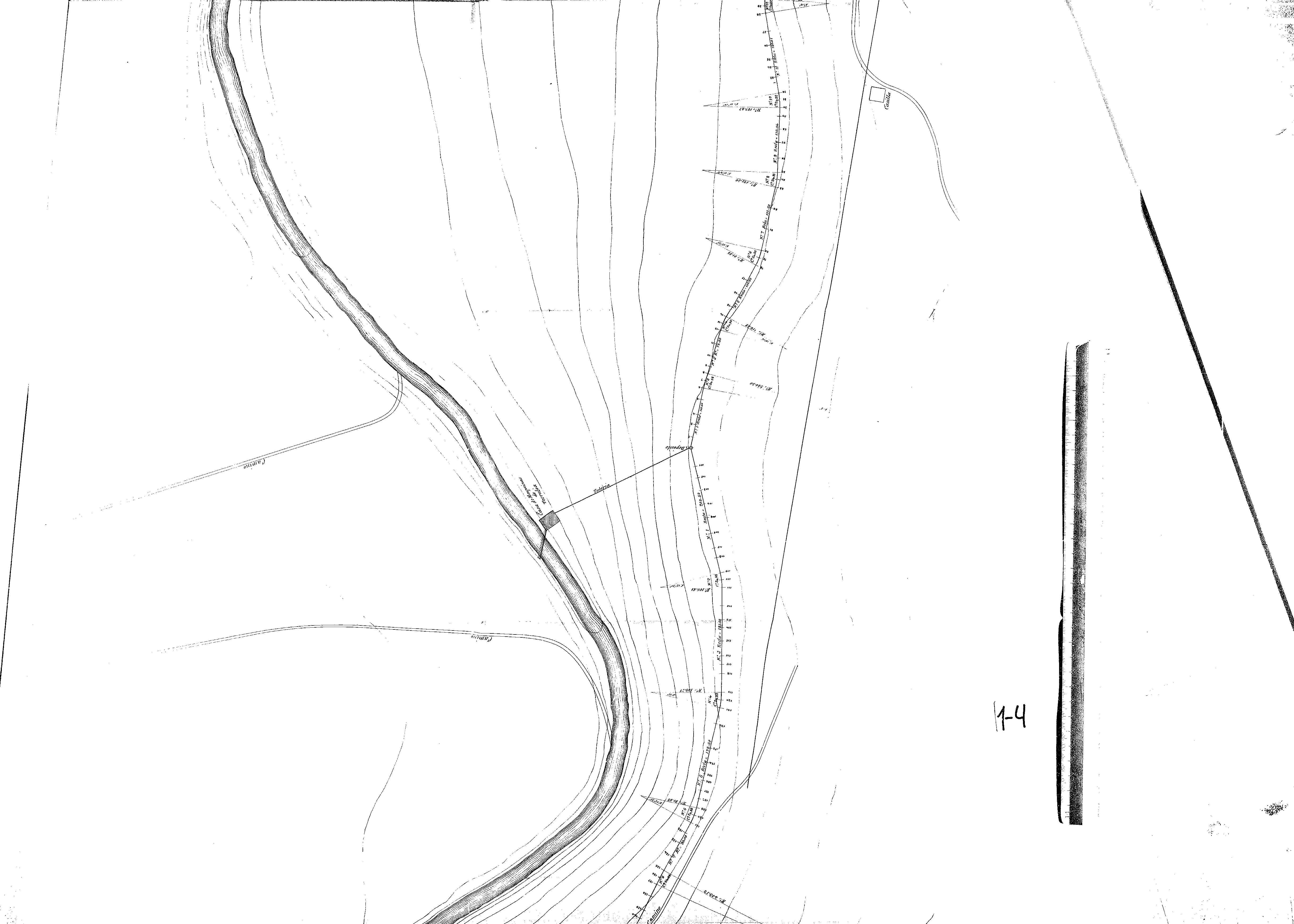

Se representan 2 canales que parten del depósito, también aparece el río Guadalimar, caminos, ferrocarril de Manzanares a Córdoba y edificios dispersos (casillas, etc.). El trazado se divide en un canal aguas abajo con 27 tramos y 100 perfiles transversales y otro canal aguas arriba con 9 tramos y 52 perfiles transversales (del 101 al 151). Se referencian anotaciones numéricas de carácter técnico

En mismo legajo y expediente otro ejemplar del proyecto con copia azográfica, papel, b. y n. y con firma manuscrita del autor

Materia Riego
Autor Gómez Navarro, José Luis , Ingeniero de Caminos
Archivo o institución depositaria Archivo Comisaría de Aguas (Sevilla), Nº 486. Jaén
